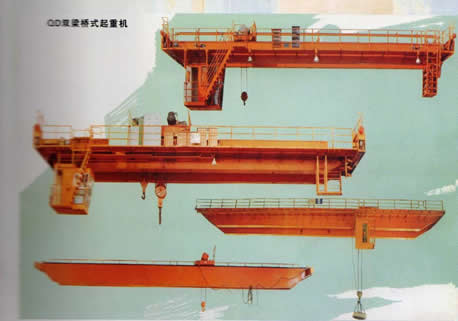

雙梁橋式起重機

添加時間：2014-12-12

　　QD型吊鉤橋式起重機-行車屬小車通用橋式起重機，起重機依靠沿廠房行車梁上支承軌道方向的縱向移動、小車的橫向移動和吊鉤的升降來實現工作流程、常用起重量為5-50t，工作級別A5-A7級。操縱方式有地面控制、操縱室控制、遙控三種形式供用戶選擇。A5級適用于工作繁重程度不是很高的一般機械加工與裝配車間、金屬結構車間、機械維修車間等；A6、A7級適用于工作較為頻繁或連續生產或連續搬運的場合，還可以作為冶金和鑄造車間的鋪助吊運；其使用環境溫度在-20-40℃，相對濕度≤85%；另外A7級起重量小于50t的在滿足質檢辦特【2007】375號文件關于新出廠安裝吊運熔融金屬的起重機要求的情況下可用于冶金和鑄造車間吊運熔融金屬，其使用環境溫度為-20~60℃。本起重機露天使用應注明，以便配套防雨裝置。優點：工作級別高，穩定性、安全性好，故障率低，速度參數可根據用戶要求進行相應更改設計。缺點：訂貨周期長，價格較高，外形尺寸相對較大，要求廠房預留的安裝尺寸相對較大。

注： ①表中數據為室內起重機用 ②室外起重機總重和輪壓約增5% ③Ho為大車緩衡器增加的高度，Ho＜250

本產品規格便是方法如如下：

(1) 地面操縱
例：起重量：20t，跨度：19.5m，起升高度10m，工作級別A5 表示方法：QD2019.510DA5

(2) 操作室操縱(分開式操縱室KS和閉式操縱室BS)
例：起重量：主鉤32t，副鉤5t 跨度：22.5m，起升高度9m，工作級別A6，開式操縱室操縱表示方法：QD32/522.59KSA6

(3) 遙控操縱
例：起重量：10t，跨度：16.5m，起升高度9m，工作級別A5 表示方法：QD1016.59YA5

5～10噸吊鉤橋式起重機

技術規格

起重量			t	5								10
跨度				10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大起升高度			m	16
速度	起升	A5	m/min	11.4								7.6
		A6		15.4								13.3
	小車運行			38.3								43.8
	大車運行	A5		90.7				91.9				90.7			91.9			84.7
		A6		115.6				116.8				115.6			116.8			112.5
電動機	起升	A5	Type/KW	YZR160L-6Z/13								YZR180L-8Z/15
		A6		YZR180L-6/15								YZR200L-6/22
	小車運行			YZR112M₁-6/2.2								YZR132M₁-6/2.5
	大車運行	A5		YZR132M₂-6/2×4				YZR160M₁-6/2×6.3				YZR132M₂-6/2×4				YZR160M₁-6/2×6.3
		A6		YZR160M₁-6/2×5.5				YZR160M₂-6/2×7.5				YZR160M₁-6/2×5.5				YZR160M₂-6/2×7.5
主要尺寸			H	1764								1876					1926
			H₁	2526	2546	2596	2756	2906	3056	3206	3356	2526	2546	2596	2756	2906	3008	3158	3308
			H₂	735+Ho													785+Ho
			H₃	31								561.5					511.5
			h	870
			L_X	1400±2								2000
			B	5190			5340		6100			5840			5980		6330
			B_Q	3400			3550		5000			4050					5000
			B_X	1100								1400
			b	230
			F	-24	126	226	376	526	676	826	976	-24	126	226	376	526	628	778	928
			S₁	800								1050
			S₂	1250								1350
重量	小車	A5	t	1.856								3.461
		A6		2.329								3.651
	總重	A5		13	14	16	19	21	26	29	32	15	17	19	21	24	28	32	35
		A6		14	15	17	20	22	27	31	34	15	17	20	22	25	30	33	36
最大輪壓		A5	t	8	8.5	9.1	9.8	10.4	11.7	12.5	13.2	10.9	11.5	12.3	12.9	13.6	14.9	15.8	16.6
		A6		8.5	9.1	9.2	10.4	11.1	12.5	13.3	13.8	11.1	11.8	12.6	13.1	13.8	15.4	16.3	17.1
應用鋼軌				38Kg/m								43Kg/m
電源				三相交流3—phaseA.C.50Hz380v

16/3.2—50/10噸吊鉤橋式起重機

注： ①表中數據為室內起重機用 ②室外起重機總重和輪壓約增5% ③Ho為大車緩衡器增加的高度，Ho＜250

技術規格

起重量				t		16/3.2								20/5
跨度				m		10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大起升高度			主	m		16								12
			副			16								14
速度	起升	主	A5	m/min		7.9								7.2
			A6			13								12.3
		副				19.7								19.5
	小車運行					44.6
	大車運行		A5			84.7				87.6				84.7				87.6
			A6			112.5				101.4				112.5				101.4
電動機	起升	主	A5	Type/KW		YZR225M-8Z/26
			A6			YZR250M₁-6/37								YZR250M₂-6/45
		副				YZR160L-6Z/13								YZR180L-6Z/17
	小車運行					YZR132M₂-6/4
	大車運行		A5			YZR160M₁-6/2×6.3				YZR160M₂-6/2×8.5				YZR160M₁-6/2×6.3				YZR160M₂-6/2×8.5
			A6			YZR160M₂-6/2×7.5				YZR160L-6/2×11				YZR160M₂-6/2×7.5				YZR160L-6/2×11
主要尺寸				H		2095			2185					2099			2189
				H₁		2520		2550	2620	2770	2920	3070	3220	2520	2524	2554	2624	2772	2992	3072	3222
				H₂		785+Ho			880+Ho					785+Ho			880+Ho
				H₃		654			564					611			521
				H₄		725								446
				h	A5	720
					A6	820
				Lx		2000
				B	A5	5955			6055		6390			5955			6055		6390
					A6	6235					6835			6235					6835
				B_Q	A5	4000			4100		5000			4000			4100		5000
					A6	4400								4400
				Bx		2400
				b		230			260					230			260
				F		80		180	240	390	540	690	840	80	84	184	244	392	542	692	842
				S₁		1040								1080
				S₂		1850								1950
				S₄		1500								1450
				S₃		2310								2320
重量	小車		A5	t		6.326								6.977
			A6			6.592								7.28
	總重		A5			19.2	21	23	27	30	34	38	41	20	22	24	29	32	37	40	43
			A6			21	23	25	29	32	36	40	44	22	24	27	31	34	39	43	46
最大輪壓			A5	t		14.6	15.5	16.3	18.5	19.3	20.5	21.2	22.3	16.5	17.6	18.5	20.7	21.6	23	23.9	24.9
			A6			15.6	16.4	17.3	19.4	20.3	21.4	22.3	23.2	17.7	18.8	19.9	22.1	23.3	24.3	25.5	26.5
壓用鋼軌						43Kg/m Qu70
電源						三相交流 3—phaseA.C50Hz380v

32/5—50/10噸吊鉤橋式起重機

技術規格

起重量				t	32/5								50/10
跨度				m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大起升高度			主	m	16								12
			副		18								16
速度	起升	主	A5	m/min	7.51								5.9
			A6		9.5								7.8
		副	A5		19.5								13.2
			A6		19.7								13.2
	小車運行				42.4								38.5
	大車運行		A5		87.6			74.2			74.6					85.9
			A6		101.4			101.8			86.8					87.3
電動機	起升	主	A5	Type/KW	YZR280S-10_Z/42								YZR280M-8_Z/55
			A6		YZR280M-8/55								YZR315S-10/75
		副			YZR180L-6Z/17								YZR200L-6Z/26
	小車運行				YZR160M₁-6/6.3								YZR160M₂-6/8.5
	大車運行		A5		YZR160M₂-6/2×8.5						YZR160L-6/2×13					YZR180L-8/2×13
			A6		YZR160L-6/2×11						YZR180L-8/2×11					YZR200L-8/2×15
主要尺寸				H	2337	2341		2471					2726	2728	2734
				H₁	2580	2586	2616	2646	2796	2946	3096	3196	2531	2528	2534	2634	2784	2934	3084	3184
				H₂	880+Ho			1010+Ho					1030+Ho
				H₃	603	599		469					950	943	942
				H₄	730								918.5
				h	820								675
				Lx	2500
				B	6640			6690		6690			6775					6975
				B_Q	4650			4700		5000			4800					5000
				Bx	2800								3500
				b	260			300
				F	90	96	246	266	416	565	716	816	-79	98	104	254	404	554	704	804
				S₁	1070								1005
				S₂	2050								2200
				S₄	1700								2000
				S₃	2680								3159
重量	小車		A5	t	10.9								15.5
			A6		11.3								18.5
	總重		A5		27	30	33	38	41	46	50	54	37	40	44	49	53	58	62	68
			A6		28	31	35	40	43	48	52	56	40	43	48	52	56	62	67	72
最大輪壓			A5	t	24.8	26.4	27.8	30.1	31.1	33.1	34.4	35.4	36.5	39.9	42	43	45.6	47.4	48.7	50.3
			A6		26.4	28.7	29.6	31	32.4	34	35	36.4	37.9	40.3	42.5	44.4	46	47.8	49.2	50.8
應用鋼軌					QU70 □90X90								QU70 □100X100
電源					三相交流3—phaseA.C.50Hz380v

80/20噸吊鉤橋式起重機

技術規格

起重量			t	80/20
跨度			m	13	16	19	22	25	28	31	13	16	19	22	25	28	31	13	16	19	22	25	28	31
工作級別				A3							A5							A6
最大起升高度		主	m	20							20							20
最大起升高度		副	m	22							22							22
速度	起升	主	m/min	1.66							5.5							6.87
	起升	副		6.74							9.23							9.23
	小車運行			12.32							38.4							38.4
	大車運行			33.2				30.3			76.1(77.6)				65(66.2)			77.6(78.1)				66.2(66.7)
電動機	起升	主	Type/KW	YZR200L-8Z/22							YZR315M-10Z/85							YZR355M-10/90
	起升	副		YZR200L-8Z/22							YZR250M1-8Z/35							YZR250M1-8Z/35
	小車運行			YZR132M2-6/5							YZR180L-8/13							YZR180L-8/13
	大車運行			YZR160L-8/2×11							YZR200L-8/2×18.5 (YZR225M-8/2×26)							YZR225M-8/2×22 (YZR250M1-8/2×30)
主要尺寸			H	3392	3392	3396	3400	3398	3402	3404	3392	3392	3396	3400	3398	3402	3404	3394	3394	3398	3402	3400	3404	3406
			H1	1318	1318	1322	1326	1324	1328	1330	1318	1318	1332	1326	1324	1328	1330	1, 320	1320	1324	1328	1326	1330	1332
			H2	398	538	542	546	844	848	850	398	538	542	546	844	848	850	400	540	544	548	846	850	852
			H3	2778	2918	2922	2926	3224	3228	3230	2778	2918	2922	2926	3224	3228	3230	2780	2920	2924	2928	3226	3230	3232
			H4	1673	1673	1669	1665	1667	1663	1661	1673	1673	1669	1665	1667	1663	1661	1671	1671	1667	1663	1665	1661	1659
			※H4	1578	1578	1574	1570	1572	1568	1566	1578	1578	1574	1570	1572	1568	1566	1576	1576	1572	1578	1570	1566	1564
			Ho	0，50，100，150，200，250
重量	小車		Kg	24501							28563							29120
重量	總重		Kg	56202	60115	65455	70867	75724	82333	88344	61878	65787	89839	95565	10466	110033	106066	63731	68052	73117	78986	83859	90866	96634
最大輪壓			KN	286	298	305	314	325	336	346	294	307	319	329	338	350	361	306	322	333	344	354	366	375
應用鋼軌				QU 100
電源				三相交流 3—PHaseA.C50HZ380V

100/20噸吊鉤橋式起重機

技術規格

起重量			t	100/20							100/20
跨度			m	13	16	19	22	25	28	31	13	16	19	22	25	28	31
工作級別				A5							A6
最大起升高度		主	m	22							22
		副		22							22
速度	起升	主	m/min	3.53							4.65
		副		72							7.2
	小車運行			33.86							33.86
	大車運行			64.94(65.6)				65.6			66.3(66.7)				66.7
電動機	起升	主	Type/KW	YZR315M-10Z/85							YZR355M-10/90
		副		YZR225M-8Z/26							YZR225M-8Z/26
	小車運行			YZR180L-8Z/13							YZR180L-8/13
	大車運行			YZR200L-8/2×18.5 YZR225M-8/2×26			YZR225M-8/2×26				YZR225M-8/2×22 YZR250M1-8/2×30			YZR250M1-8/2×30
主要尺寸			H	3360	3362	3364	3370	3370	3372	3374	3362	3364	3366	3372	3372	3374	3378
			H1	1330	1332	1334	1340	1340	1342	1344	1332	1334	1336	1342	1342	1344	1348
			H2	538	540	544	550	850	852	854	540	542	546	552	852	854	858
			H3	2918	2920	2924	2930	3230	3232	3234	2920	2922	2926	2932	3232	3234	3238
			H4	1886	1884	1882	1876	1876	1874	1872	1884	1882	1880	1874	1874	1872	1868
			H0	0，50，100，150，200，250
重量	小車		Kg	32363							32616
	總重			68863	73209	78243	85540	90198	97362	107830	70362	74856	80005	87459	92309	99655	111910
最大輪壓			KN	337	350	364	378	389	401	412	340	357	372	387	398	411	428
應用鋼軌				QU 120
電源				三相交流 3—PHaseA.C50HZ380V
